오늘은 최근 진행했던 한 사무실의 통신 선로 구성 및 아울렛 포트 설치,
그리고 메인 IDF 랙 패치판넬 정리 작업 현장을 소개해드리려고 합니다.
사무실 이전이나 확장 시 가장 중요한 것 중 하나가 바로 안정적인 네트워크 인프라 구축인데요.
눈에 보이지 않는 선로 구성부터 사용자가 직접 꽂아 쓰는 아울렛 포트까지,
어떻게 깔끔하고 체계적으로 작업이 완료되었는지 사진과 함께 살펴보시죠!

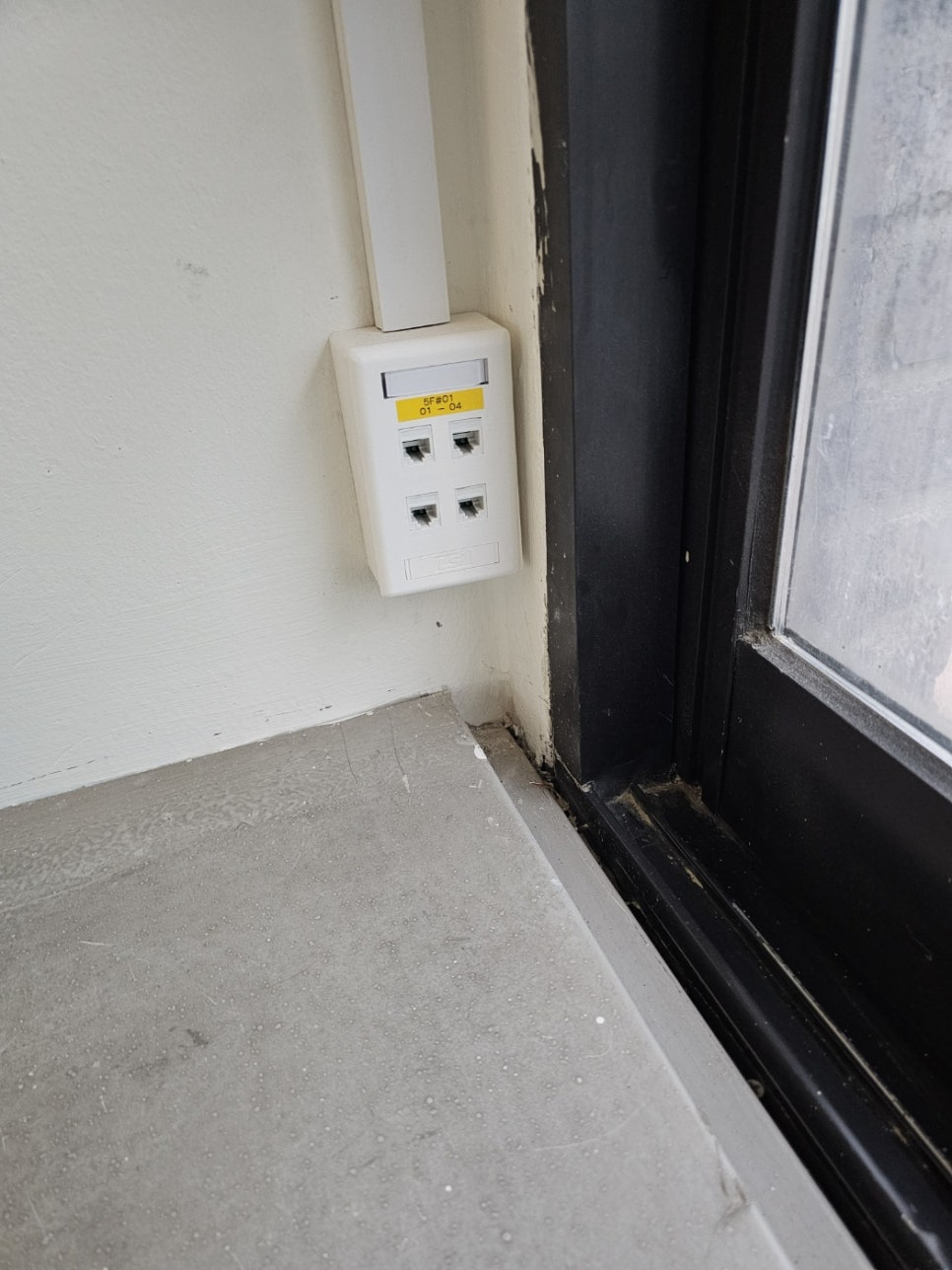

1. 벽면 노출 링크 및 고성능 랜 아울렛 설치
첫 번째 작업은 사무실 벽면 및 창가 자리에 인터넷 신호를 공급해 줄
4포트 모듈러 아울렛(수구) 설치입니다.
깔끔한 몰딩 마감: 벽면을 타고 내려오는 랜선들이 지저분하게 노출되지 않도록,
화이트 톤의 슬림한 사각 몰딩(덕트)을 이용해
벽 모서리에 밀착하여 깔끔하게 마감했습니다.
인테리어를 해치지 않는 깔끔한 시공이 핵심입니다.
철저한 라벨링(네이밍): 아울렛 상단에 5F #01 / 01-04라는 노란색 라벨이 보이시나요?
이는 5층의 1번 메인 허브랙에서 연결된 1번부터 4번까지의 포트라는 뜻입니다.
추후 장애가 발생하거나 자리를 배치고칠 때,
어떤 선이 어디로 연결되어 있는지
한눈에 찾을 수 있어 유지보수가 매우 편리해집니다.

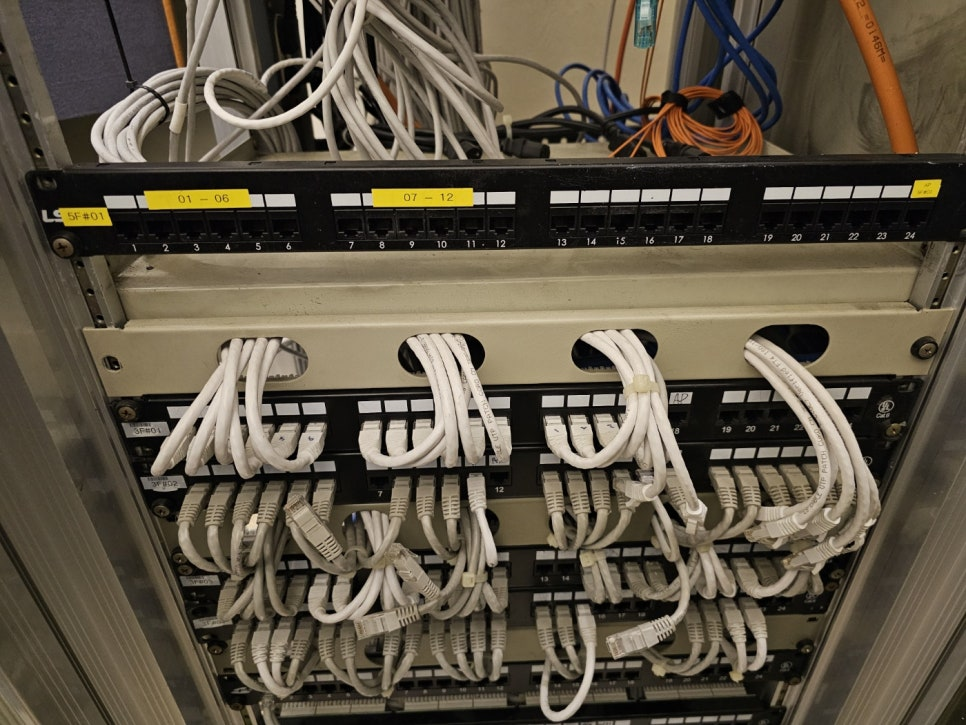

2. 메인 통신랙(IDF) 패치판넬 및 라인 정리
네트워크의 심장부라고 할 수 있는 메인 허브랙(통신랙) 내부의 패치판넬 작업 모습입니다.
체계적인 포트 매칭: 각 자리와 벽면에서 끌어온 수많은 UTP 케이블(랜선)들을
패치판넬 뒷면에 하나하나 풀링(Pulling) 및
펀치다운(Punch-down) 작업을 거쳐 연결했습니다.
라벨링 매칭: 앞서 벽면 아울렛에서 보셨던 5F #01 (01-06 / 07-12) 라벨이
패치판넬에도 동일하게 부착되어 있습니다.
'벽면의 1번 포트 = 패치판넬의 1번 포트'로 1:1 매칭이 완벽하게 이루어진 상태입니다.
패치코드 정리: 패치판넬과 허브 장비를 연결하는 패치코드들을 가이드 바를 통해 깔끔하게 넘겨주어,
선 꼬임이나 처짐 현상이 없도록 군더더기 없이 정리했습니다.

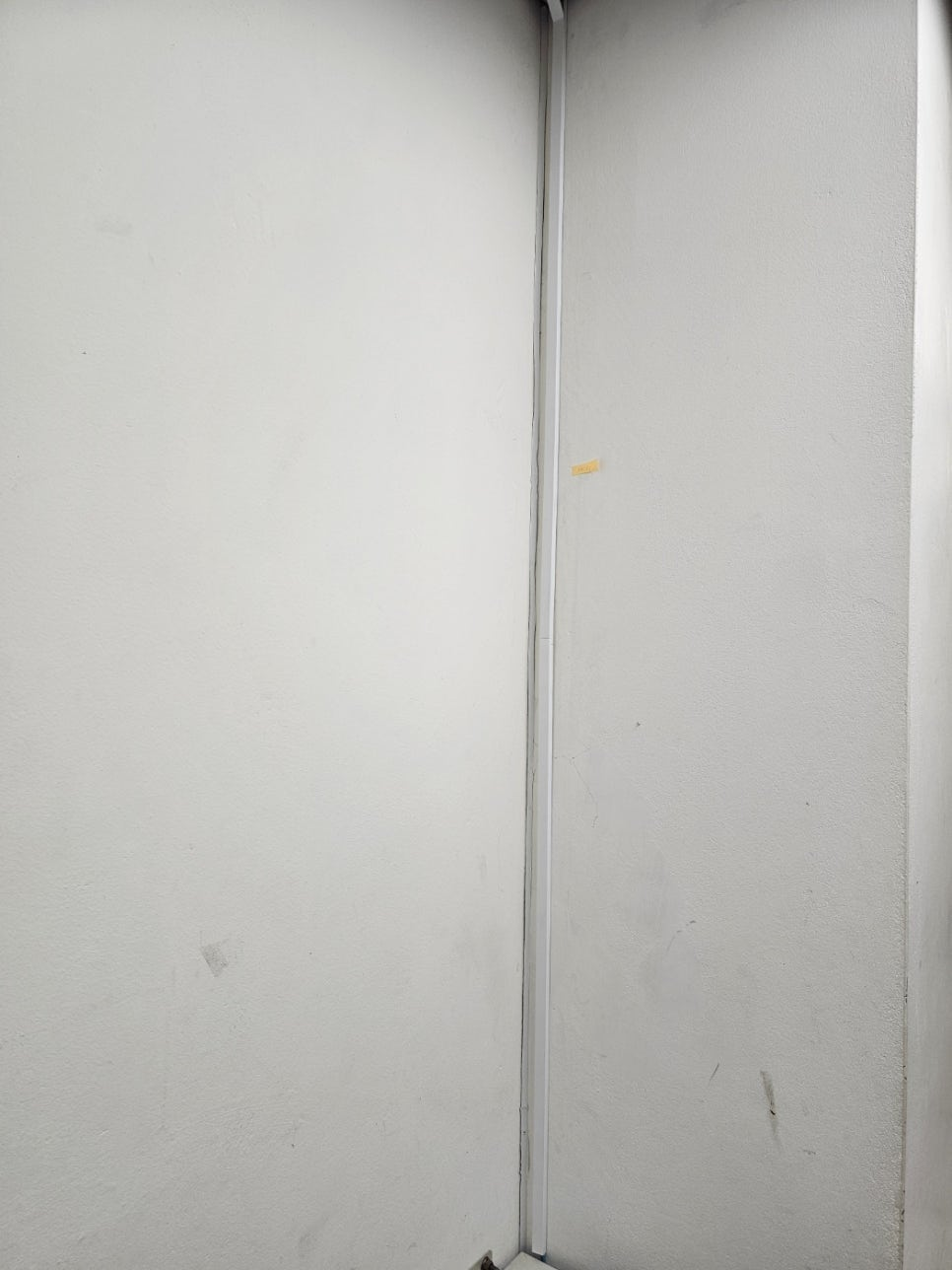

3. 구석진 공간까지 놓치지 않는 깔끔한 선로 포설
사무실 벽면 모서리나 구석진 공간은
자칫 선이 엉키거나 튀어나와 보기 싫어지기 쉬운 구간입니다.
저희는 수직으로 떨어지는 라인 전체에 단단하고 정밀한 화이트 몰딩 작업을 진행하여,
시각적인 깔끔함은 물론 보행 시 발에 걸리거나 가구에 눌려
선이 단선되는 위험을 원천 차단했습니다.

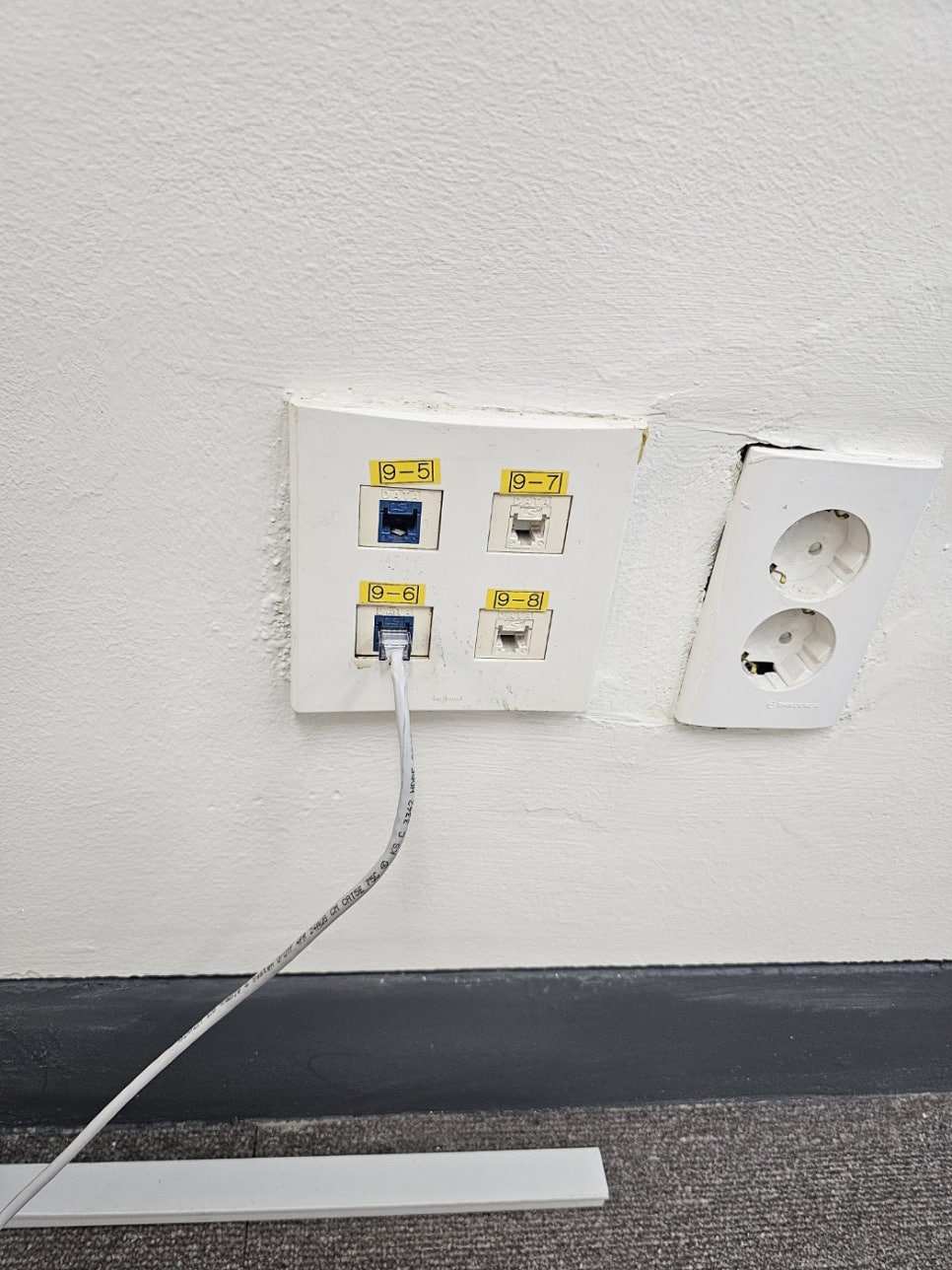

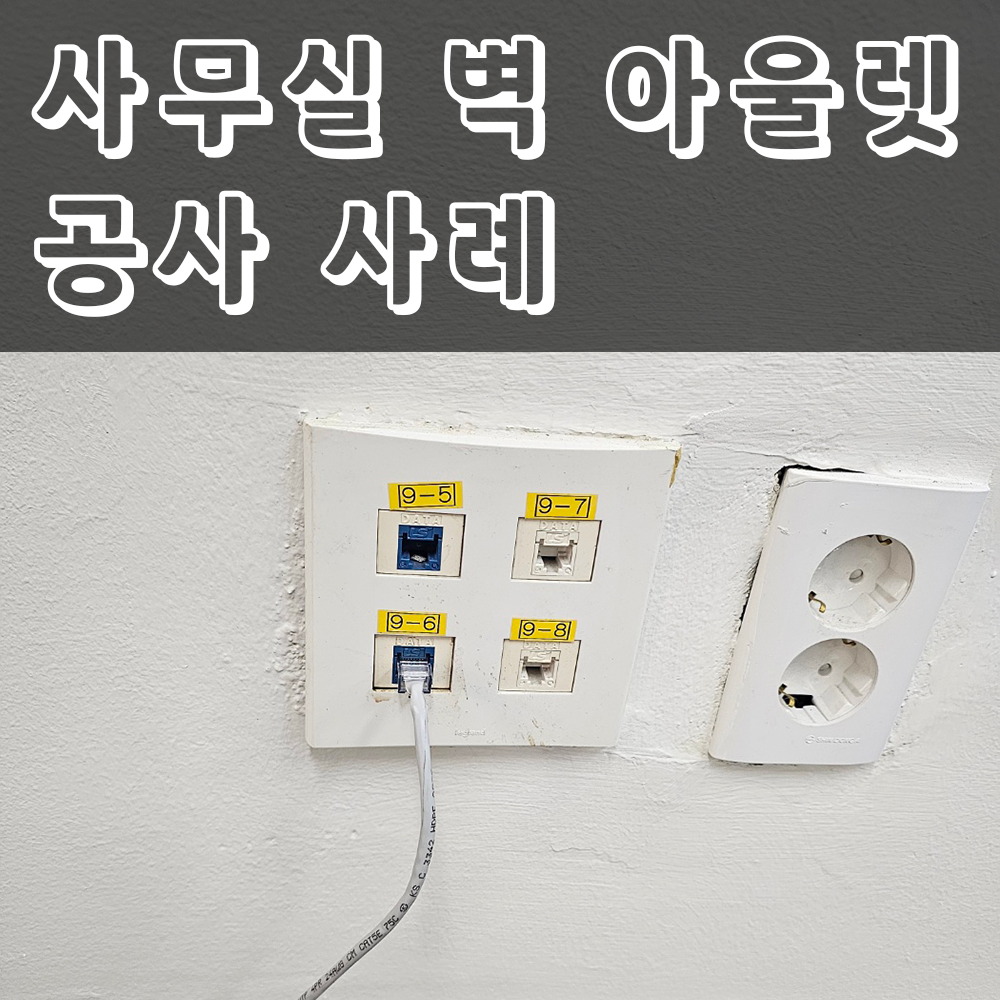

4. 기존 매립형 아울렛 점검 및 개통
마지막으로 사무실 바닥 및 벽면에 기존에 설치되어 있던
매립형 아울렛 시스템도 함께 점검 및 개통 작업을 진행했습니다.
9-5, 9-6, 9-7, 9-8 포트로 각각 넘버링을 완료하여 기존에 사용 중이던 회선과
새로 포설한 회선이 혼선 되지 않도록 완벽하게 분류해 두었습니다.
랜 테스터기를 통해 신호가 감쇄 없이 안정적으로 들어오는지
데이터 통신 테스트(Ping 테스트 및 링크 속도 측정)까지
꼼꼼하게 마친 후 작업을 마무리했습니다.
사무실 통신공사, 왜 전문가에게 맡겨야 할까요?
단순히 랜선을 길게 연결해서 꽂기만 하는 작업은 누구나 할 수 있습니다.
하지만, 수십 명의 직원이 동시에 안정적인 데이터를 사용해야 하는 사무실 환경에서는 다릅니다.
1. 정확한 넘버링(라벨링): 추후 인터넷 끊김이나 자리 이동 시
유지보수 비용과 시간을 획기적으로 줄여줍니다.
2. 깔끔한 인테리어 마감: 노출되는 선을 최소화하여 쾌적한 사무 환경을 만듭니다.
3. 고품질 자재 사용: 데이터 손실이나 속도 저하가 없는
규격 자재(Cat.5e / Cat.6)와 매립 자재를 사용합니다.
사무실 이전, 네트워크 먹통, 랜선 정리, 추가 선로 포설 등
통신에 관한 모든 고민은 언제든 저희 전문 업체로 문의해 주세요.
현장 구조와 예산에 맞춘 최적의 솔루션을 제안해 드리겠습니다!
